電気自動車のバッテリーはどう動く？セル・モジュール・パック・バッテリー管理システム（BMS）を徹底解説

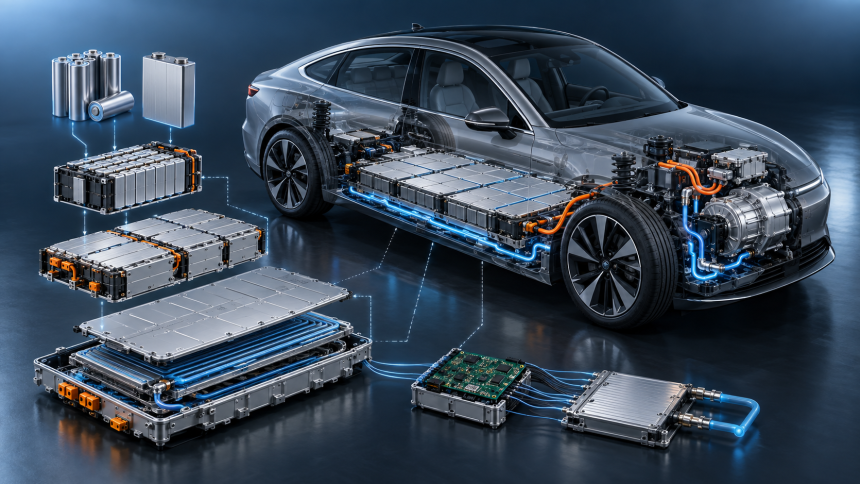

EVバッテリーの基本構造

一般的な電気自動車のバッテリーは、次のような階層構造になっています。

1. セル（Cell）：電気を蓄えたり放出したりする最小単位
2. モジュール（Module）：複数のセルをまとめた構成単位
3. パック（Pack）：モジュールや冷却装置、安全部品などを収納した完成品
4. BMS：バッテリー全体の状態を監視・制御する電子システム

車種によってはモジュールを使わず、セルを直接パックに組み込む 「Cell-to-Pack」という構造も採用されています。 部品点数を減らし、同じスペースにより多くの電池を搭載できる点が特徴です。

セルとは何か

セルは、化学エネルギーと電気エネルギーを相互に変換する部品です。 多くのEVでは、繰り返し充電できるリチウムイオン電池が使用されています。

セルを構成する主な部品

• 正極：リチウムを含む金属酸化物などで作られる
• 負極：主に黒鉛などの炭素材料が使われる
• 電解質：リチウムイオンが正極と負極の間を移動するための媒体
• セパレーター：正極と負極の直接接触を防ぎながらイオンを通す
• 外装ケース：内部部品を保護し、電池の形状を維持する

セルの代表的な形状

充電と放電はどのように行われるのか

放電時

EVが走行するとき、負極側に蓄えられているリチウムイオンが電解質を通って正極側へ移動します。 同時に電子は電池の外部回路を通り、インバーターやモーターへ流れます。 モーターはこの電力を回転力に変換し、タイヤを動かします。

充電時

充電時には外部から電力が供給され、放電時とは反対方向に反応が進みます。 リチウムイオンは正極から負極へ移動し、再びエネルギーを蓄えます。

家庭用電源や普通充電器から供給される交流電力は、車載充電器によって直流へ変換されてから バッテリーに送られます。一方、急速充電器は直流電力を車両へ供給するため、 車載充電器を経由せずにバッテリーへ充電できます。

モジュールの役割

セル1個の電圧と容量だけでは、車を動かすための十分なエネルギーを得られません。 そこで、多数のセルを直列または並列に接続してモジュールを作ります。

• 直列接続：各セルの電圧を合計し、システム電圧を高める
• 並列接続：利用できる容量と供給可能な電流を増やす

例えば、セルを直列につなぐほど電圧は高くなります。 一方、並列につなぐセル数を増やすと、より多くの電気を蓄えられるようになります。 実際のEVでは、必要な電圧、容量、出力に合わせて両方を組み合わせています。

バッテリーパックに含まれる部品

バッテリーパックは、複数のセルやモジュールをまとめるだけの箱ではありません。 高電圧を安全かつ安定して扱うため、さまざまな装置が組み込まれています。

• セルまたはバッテリーモジュール
• バッテリー管理システム（BMS）
• 冷却プレートや冷却配管
• 高電圧ケーブルとバスバー
• 電流センサーと温度センサー
• コンタクターと呼ばれる高電圧スイッチ
• ヒューズや電流遮断装置
• 絶縁監視装置
• 衝撃や水、ほこりから内部を守るケース

パックケースは車体の床下に配置されることが多く、車両構造の一部として剛性を高める場合もあります。 ただし、路面からの衝撃や浸水への対策が必要になるため、強度と密閉性が重要です。

BMSとは何か

BMS（Battery Management System）は、EVバッテリーの状態を常時監視し、 性能、安全性、寿命を管理するシステムです。 人間に例えると、バッテリー全体を見守る頭脳のような役割を担っています。

BMSが監視する主な項目

• 各セルまたはセルグループの電圧
• バッテリーパックを流れる電流
• 複数箇所の温度
• 絶縁状態と漏電の可能性
• 充電状態（SOC）
• 劣化状態・健全度（SOH）
• 充放電できる電力の上限

SOCとは

SOC（State of Charge）は、バッテリーにどの程度の電力が残っているかを示す推定値です。 燃料車の燃料計に近い指標ですが、電圧だけで正確に判断することはできません。

BMSは、流入・流出した電流、セル電圧、温度、過去の使用履歴などを組み合わせてSOCを計算します。 車両のメーターに表示されるバッテリー残量や航続可能距離も、この情報を利用しています。

SOHとは

SOH（State of Health）は、新品時と比較したバッテリーの健全度を表す指標です。 容量の減少、内部抵抗の増加、出力性能などを基に推定されます。

例えば、使用可能容量が新品時の80％程度まで低下すると、1回の充電で走れる距離も短くなります。 ただし、SOHの計算方法はメーカーによって異なるため、単純な数値比較には注意が必要です。

セルバランシングの重要性

同じ規格のセルでも、製造上のわずかな違いや温度条件によって、 充電状態や劣化速度に差が生じます。 直列接続されたセルの一部だけが先に上限電圧へ達すると、 他のセルに余裕があっても充電を停止しなければなりません。

BMSはセル間の電圧差を小さくするために「セルバランシング」を行います。 これにより、パック全体の容量を有効に利用しやすくなり、 一部のセルに負担が集中することを防ぎます。

パッシブ方式とアクティブ方式

• パッシブバランシング： 電圧の高いセルの余分なエネルギーを抵抗で熱として消費する方式。 構造が比較的簡単です。
• アクティブバランシング： 電圧の高いセルから低いセルへエネルギーを移す方式。 効率的ですが、制御回路が複雑になります。

バッテリーの温度管理

リチウムイオン電池は、温度によって性能と寿命が大きく変化します。 高温では劣化が進みやすくなり、低温では化学反応が遅くなるため、 充電性能や出力が低下します。

代表的な温度管理方式

寒い環境では、ヒーターやヒートポンプなどでバッテリーを温めることもあります。 急速充電前に適切な温度へ調整する機能は「バッテリープレコンディショニング」と呼ばれます。

過充電・過放電を防ぐ仕組み

リチウムイオン電池は、許容範囲を超えて充電または放電すると、 性能低下や故障につながる可能性があります。 そのため、BMSはセル電圧が上限や下限へ近づくと、 充電電力やモーター出力を制限します。

車両の画面に100％と表示されても、セルの物理的な上限まで完全に充電していない場合があります。 同様に、表示が0％でも安全確保のための電力がわずかに残されていることがあります。 この未使用領域は一般にバッファーと呼ばれ、バッテリーの保護に役立ちます。

EVが加速するときのエネルギーの流れ

1. BMSがバッテリーの温度、電圧、残量を確認する
2. 車両制御システムがアクセル操作に応じて必要な出力を計算する
3. コンタクターを通じてバッテリーから直流電力が供給される
4. インバーターが直流をモーター制御用の交流へ変換する
5. モーターが電気エネルギーを回転運動へ変換する
6. 減速機やドライブシャフトを通じてタイヤへ駆動力が伝わる

急加速時には大きな電流が流れるため、BMSはセルの電圧低下や温度上昇を監視します。 安全な範囲を超える可能性がある場合は、車両が出力を自動的に制限します。

回生ブレーキ時の動き

EVが減速するとき、モーターは発電機として働きます。 タイヤの回転エネルギーが電力へ変換され、インバーターを通じてバッテリーへ戻されます。 これが回生ブレーキです。

ただし、バッテリーが満充電に近い場合、温度が低すぎる場合、または高すぎる場合には、 受け入れられる充電電力が制限されます。 そのため、状況によって回生ブレーキの強さが変化することがあります。

バッテリー容量のkWhとは

EVのバッテリー容量は一般的にkWh（キロワット時）で表示されます。 これは、どれだけの電気エネルギーを蓄えられるかを示す単位です。

例えば、使用可能容量が60kWhで、平均電費が15kWh/100kmの場合、 単純計算による走行距離は次のようになります。

60kWh ÷ 15kWh × 100km ＝ 約400km

実際の航続距離は、速度、外気温、エアコンの使用、道路勾配、 乗員や荷物の重量、タイヤ空気圧などによって変化します。

EVバッテリーが劣化する主な原因

• 高温状態で長時間保管する
• 満充電に近い状態を長期間維持する
• 残量が極端に少ない状態で長期間放置する
• 高出力での充放電を頻繁に繰り返す
• 充放電サイクルを重ねる
• 経年によって内部の化学反応が進む

ただし、急速充電を使用しただけで直ちに大きく劣化するわけではありません。 実際の劣化速度は、バッテリーの化学組成、冷却性能、充電制御、 気候、走行条件などによって異なります。

バッテリーを長持ちさせるためのポイント

• 日常使用では必要以上に満充電を続けない
• 残量が極端に少ない状態で長期間放置しない
• メーカーが推奨する充電上限を利用する
• 高温時は可能であれば日陰や屋内に駐車する
• 必要に応じて普通充電と急速充電を使い分ける
• ソフトウェアを最新の状態に保つ
• 異常警告が表示された場合は早めに正規の点検を受ける

LFPなど一部のバッテリーでは、残量計の補正を目的として定期的な満充電が 推奨される場合があります。具体的な充電方法は、必ず車両メーカーの説明書に従ってください。

EVバッテリーの安全装置

EVでは数百ボルト規模の高電圧を扱うため、複数の安全装置が採用されています。

• 異常な過電流を遮断するヒューズ
• 高電圧回路を接続・切断するコンタクター
• 衝突を検知して高電圧を遮断する制御
• 漏電や絶縁低下を検知する監視システム
• 過熱を防ぐ温度監視と出力制限
• 異常なセルを検知する電圧監視
• バッテリー内部への水や異物の侵入を防ぐ密閉構造

バッテリー交換はパック全体が必要なのか

故障内容やメーカーの整備方針によって異なります。 パック全体を交換する場合もあれば、診断によって問題のあるモジュールや内部部品だけを 交換できる場合もあります。

ただし、モジュール交換では、残っているセルとの容量、内部抵抗、 電圧特性の差を適切に管理する必要があります。 単純に故障したセルだけを交換すればよいとは限りません。

まとめ

電気自動車のバッテリーは、電気を蓄えるセル、それをまとめたモジュール、 冷却装置や安全部品を含むバッテリーパックによって構成されています。 そしてBMSが電圧、電流、温度、SOC、SOHなどを監視し、 バッテリーが安全で効率的に動作するよう制御しています。

EVの航続距離、加速性能、充電速度、安全性、寿命は、 セルの性能だけで決まるものではありません。 バッテリー構造、温度管理、BMSの制御技術、 インバーターやモーターとの連携を含めたシステム全体の設計が重要です。
